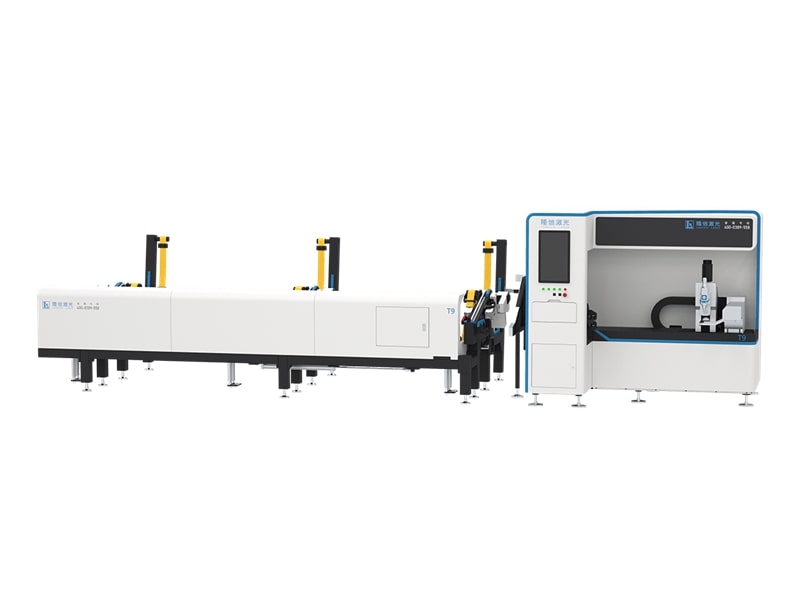

Máy Cắt Ống 3D 5 Trục Cắt Vát Tự Động

Đây là dòng máy cắt ống laser 3D với những ưu điểm vượt trội như:

- Công nghệ cắt vát bằng laser có thể cắt các góc độ khác nhau trên mép ống. Dễ dàng ghép nối, tiết kiệm quy trình và tiết kiệm đáng kể thời gian và chi phí.

- Có đầu kẹp ống đa năng, tốc độ xử lý cực nhanh.

- Hệ thống khung cấp phôi ống hoàn toàn tự động.

- Máy có thiết kế đơn giản, dễ dàng vận hành, giúp giảm chi phí thuê nhân công.

- Giúp cắt các ống có cấu hình không đều dễ dàng hơn và cho phép các phôi cắt được ghép liền mạch.

- Được trang bị đầy đủ chức năng cắt dọc ống, cắt vát ống theo bất kỳ hình dạng 3D nào.

- Máy lập trình để tự động cắt ống với các hình dạng và hoa văn phức tạp nhất.

- Có kích thước gia công ống lớn và đa dạng cho cả ống tròn, ống vuông, ống chữ nhật, ống kim cương, ống bầu dục....

- So với máy cắt ống truyền thống, máy cắt ống laser 3D 5 trục có khả năng xử lý vượt trội hơn và phạm vi cắt rộng hơn nhờ khả năng cắt ba chiều hiện đại. Do đó, sẽ thuận lợi hơn khi dùng máy cắt ống 3D trong ngành chế biến ống kim loại.

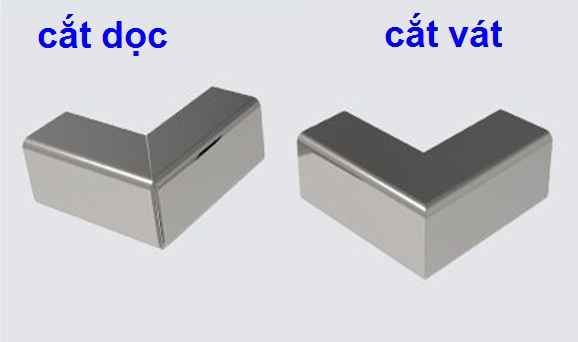

So sánh cắt dọc và cắt vát ống

- Trong quá trình xử lý ống, nhiều phụ kiện đường ống cần được hàn sau khi cắt, nhưng rất khó để hàn trên bề mặt cắt dọc trong khi cắt vát là cần thiết để đảm bảo hàn chắc chắn.

Các bộ phận cấu tạo chi tiết của máy cắt ống 3D

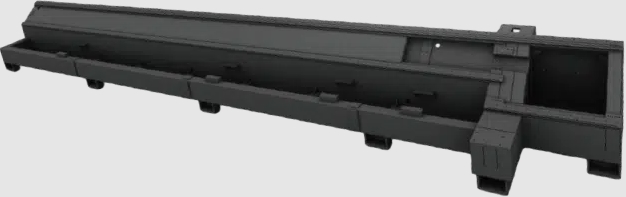

Khung máy sử dụng kết cấu cơ khí khung mở, dầm ngang và bệ được gia công thành một khối thống nhất, giúp máy có độ chính xác cao, độ cứng tốt,hoạt động mượt mà, đồng thời có kết cấu nhỏ gọn, tiết kiệm không gian, vận hành và bảo trì, bảo dưỡng thuận tiện. Qua đó đáp ứng được nhu cầu sản xuất công nghiệp 24 giờ liên tục.

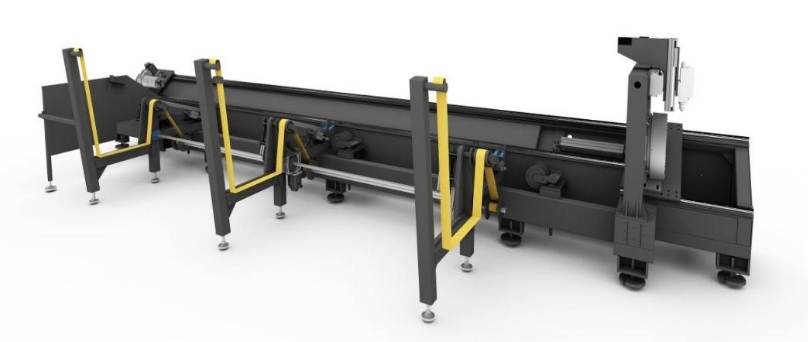

Hệ thống cấp vật liệu ống tự động hoàn toàn

Thiết bị phù hợp cho việc cấp phôi ống một lần với trọng lượng không quá 1.5 tấn. Có thể sử dụng cho ống tròn, ống vuông, ống chữ nhật và một số ống hình dạng đặc biệt khác. Trong quá trình cắt ống, chỉ cần nâng vật liệu vào vị trí kho chứa, thiết bị có thể tự động hoàn thành quá trình nạp liệu và cắt.

Đầu cắt ống laser 3D sợi quang chuyên dụng và kết hợp với hệ thống theo dõi tự động không tiếp xúc điện dung để điều chỉnh độ dài tiêu cự nhằm đảm bảo hiệu quả cắt ống tổng thể tốt nhất và tiết kiệm phôi ống. Ngay cả khi bề mặt vật liệu không bằng phẳng, chất lượng sản phẩm sau khi cắt vẫn được đảm bảo đường cắt mịn và đẹp. Khoảng cách cắt của cảm biến điện dung tốc độ cao chỉ có 0.2mm, giúp cải thiện hiệu suất cắt và giảm mức tiêu thụ khí. Do đầu cắt được trang bị thiết bị cảm biến không tiếp xúc nên dưới sự kiểm soát của hệ thống, máy có thể nhận ra chức năng nối trục Z ổn định, qua đó loại bỏ trực tiếp ảnh hưởng của các ống không đồng đều, nhờ vậy mà máy lúc nào cũng cho ra năng suất cắt cao.

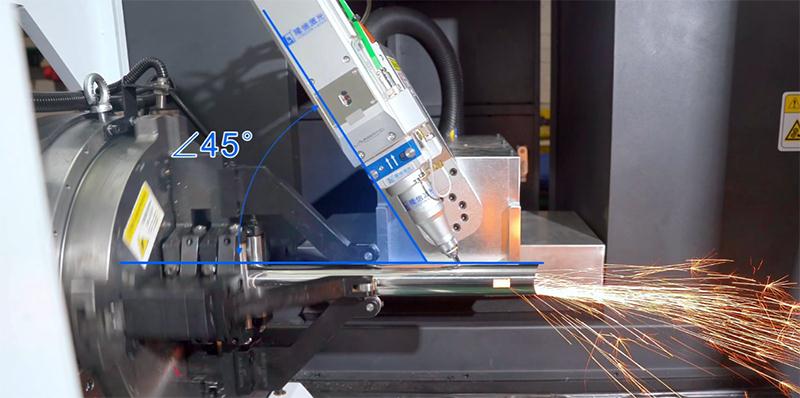

Đầu cắt vát ống 45 độ, thích hợp để cắt nhiều loại vật liệu ống khác nhau như ống tròn, ống vuông, ống chữ nhật, ống kim cương, ống bầu dục, ống đối xứng...

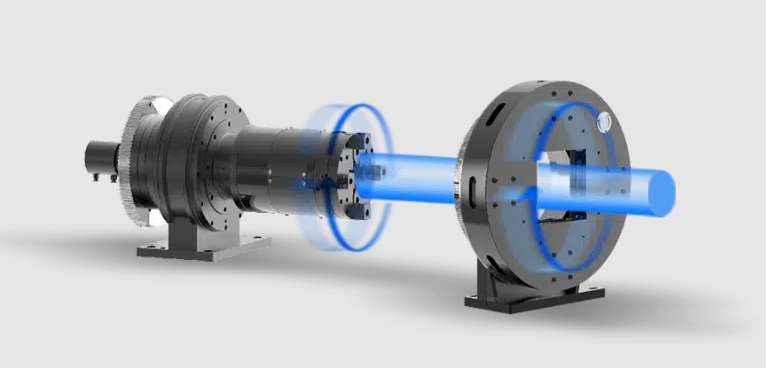

Hệ thống mâm kẹp khí nén hành trình đầy đủ với xi lanh tích hợp, dễ dàng lắp đặt, đồng thời thực hiện các thao tác kẹp và nới lỏng bằng cửa hút khí bên, có thể kẹp đầy đủ các phụ kiện đường ống áp dụng và cải thiện sản xuất hiệu quả. Hướng dẫn bốn hàm được điều khiển bởi cơ chế ray dẫn hướng, giúp cho bốn hàm trở nên tuyến tính và ổn định. Lực kẹp là 180kg, một ống đơn có thể chịu đựng trọng lượng 75kg, độ chính xác định vị lặp lại là 0,05mm và tốc độ tối đa là 150 vòng/phút (khi trọng lượng của ống tăng lên, tốc độ không tải phải giảm tương ứng).

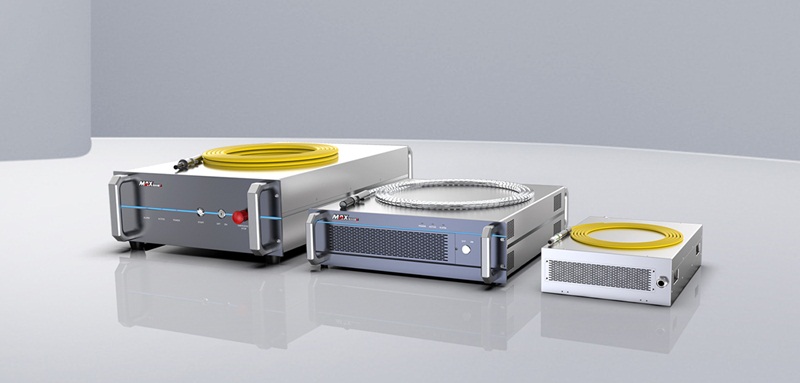

Máy cắt ống 3D sử dụng nguồn laser hàng đầu trong ngành, với hiệu suất ổn định, tuổi thọ đạt 100.000 giờ và chất lượng tổng thể của thiết bị được đảm bảo.

Nguồn Laser có khả năng tạo ra chất lượng chùm tia xuất sắc, đường cắt mịn hơn, hiệu suất làm việc cao hơn và chất lượng gia công tốt hơn. Máy cắt laser sợi quang được trang bị bộ tạo chùm sáng đỏ, giúp người vận hành hiệu chỉnh bất kỳ vị trí nào của đầu cắt laser trên ống.

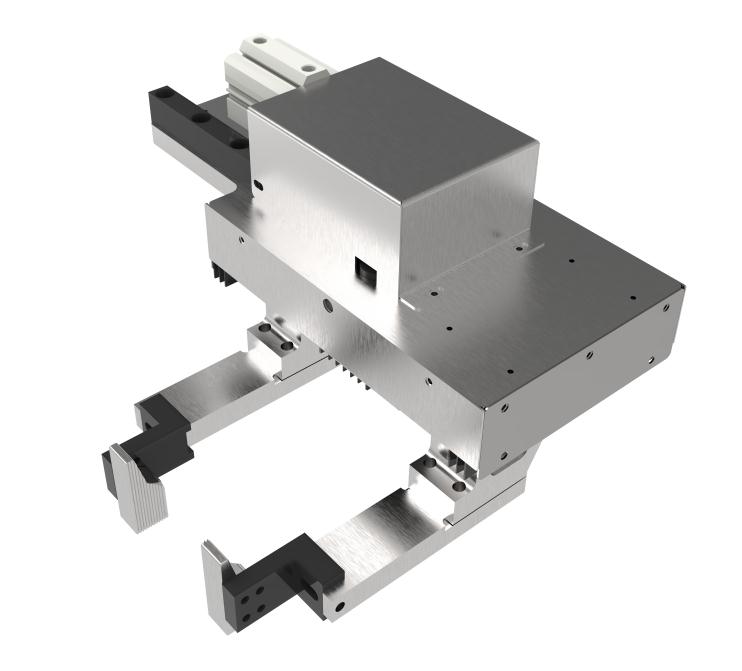

Máy có bộ đầu kẹp sử dụng giá đỡ và truyền bánh răng có độ chính xác cao, mang lại hiệu suất tuyệt vời, tốc độ phản hồi nhanh và tỷ lệ lỗi rất thấp.

Máy sử dụng bơm tuần hoàn nước lạnh bằng thép không gỉ chất lượng cao, với lưu lượng lớn, đầu bơm cao, tiếng ồn thấp và tuổi thọ dài, bể nước, ống dẫn và các bộ phận van bằng thép không gỉ sẽ không bao giờ lo bị rỉ sét.

Hệ thống điều khiển sử dụng bộ điều khiển máy tính, điều khiển tự động CPU, vận hành đơn giản và trực quan. Độ chính xác điều khiển đạt ±0.1°C, có chức năng chẩn đoán lỗi tự động, hiển thị trực tiếp điểm lỗi trên màn hình, giúp người dùng xử lý nhanh chóng để tránh hư hỏng cho các linh kiện và thiết bị.

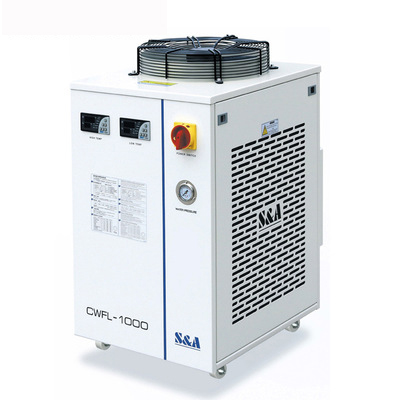

Bộ làm mát nước chính xác không chỉ cung cấp kiểm soát nhiệt độ nước ổn định mà còn cung cấp nước với nhiệt độ gần giống như nhiệt độ môi trường để làm mát ống kính, giải quyết vấn đề hư hại ống kính do ngưng tụ sương khi làm mát bằng nước lạnh, và là lựa chọn tốt nhất cho việc làm mát thiết bị laser.

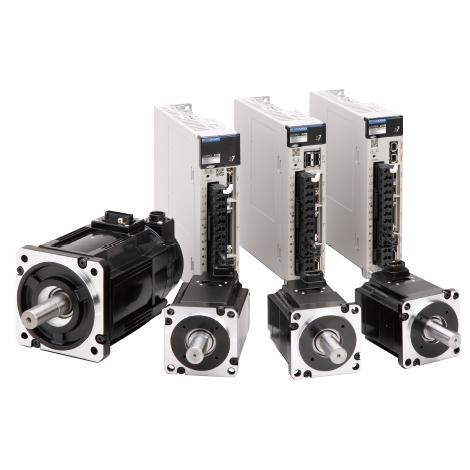

Máy laser được trang bị hệ thống servo AC và truyền động nhập khẩu. Hệ thống cấp vật liệu của máy sử dụng cấu trúc truyền động bánh răng cùng với ray trượt tuyến tính, để đảm bảo tốc độ cao, độ chính xác cao và độ tin cậy cao của thiết bị.

Bánh răng, trục vít bi và ray trượt tuyến tính đều được trang bị thiết bị chống bụi kín để ngăn chặn sự ma sát không dầu và ô nhiễm bụi, cải thiện tuổi thọ của các bộ phận truyền động và đảm bảo độ chính xác của chuyển động máy.

Máy cắt laser còn được trang bị thiết bị bôi trơn tự động để nâng cao tuổi thọ, các ray dẫn tuyến tính của trục X/Y/Z, bánh răng và trục vít đều có ống bơm mỡ, có thể được bơm mỡ định kỳ.

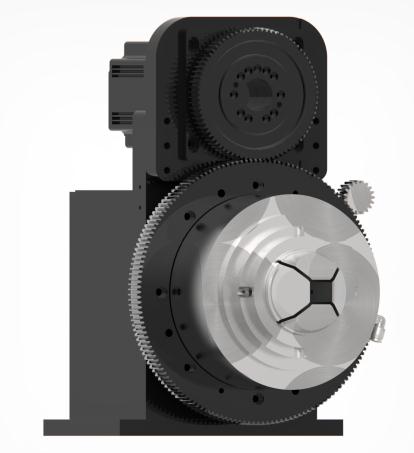

Chấu kẹp được điều khiển bởi một động cơ servo, truyền động quay được điều khiển bởi một bánh răng. Độ chính xác đồng bộ của truyền động cao, giúp tránh biến dạng xoắn của ống. Móng chấu kẹp áp dụng cấu trúc mở rộng, giúp giảm thiểu đáng kể lượng phôi.

Trục chính của máy laser có khả năng chịu tải cực mạnh. Các ổ bi được làm có độ chính xác và chất lượng cao. Trục chính và các bánh răng được gia công bằng máy mài để đảm bảo độ chính xác về độ tâm.

Màn hình điều khiển độc quyền đảm bảo dễ dàng sử dụng, có khả năng tương thích mạnh mẽ, ổn định và tốc độ phản hồi nhanh, giúp vận hành và bảo trì đơn giản. Phần mềm chỉnh sửa vật liệu được chọn phù hợp để tối đa hóa tỷ lệ sử dụng vật liệu và hiệu quả cắt. Chức năng hiển thị đồ họa mạnh mẽ, hiển thị hiệu ứng cắt trực quan, giám sát quá trình cắt trực tuyến.

Ứng dụng của máy cắt ống 3D

Máy được sử dụng để cắt ống kim loại như ống inox, sắt, nhôm, thép, đồng, hợp kim, titan... và được ứng dụng rộng rãi trong các ngành như:

- Sản xuất máy móc: Máy chuyên dùng để cắt và tạo hình dạng cho nhiều loại sản phẩm khác nhau, chẳng hạn như phụ tùng ô tô, xe đạp, đồ nội ngoại thất và máy công cụ.

- Hàng không vũ trụ: Máy được sử dụng để cắt ống và hình dạng cho máy bay và tàu vũ trụ.

- Y tế: Máy được sử dụng để cắt ống và các hình dạng cho các thiết bị y tế, chẳng hạn như stent và ống thông.

- Xây dựng: Máy được sử dụng để cắt ống và các hình dạng cho các ứng dụng kết cấu, chẳng hạn như cầu và tòa nhà.

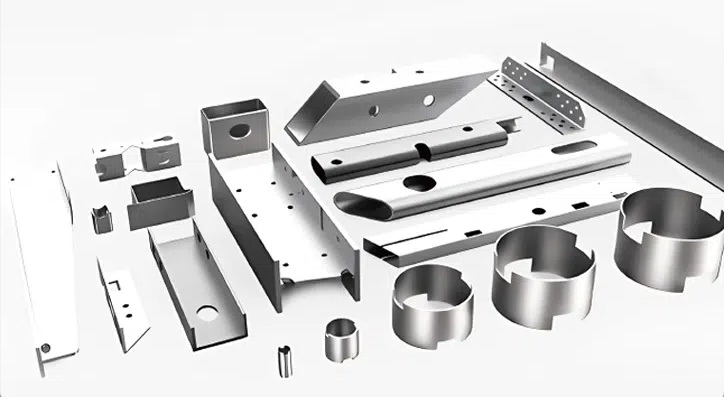

Mẫu ống thành phẩm sau khi sử dụng máy cắt ống 3D

Clip cách hoạt động của máy cắt ống 3D

Thông số kỹ thuật của máy cắt ống 3D

Tại sao khách hàng nên lựa chọn máy cắt ống laser 3D của TRIDICO?

- Với hơn 20 năm hoạt động trong ngành phân phối máy móc công nghiệp, công ty TRIDICO tự tin là nhà cung cấp sản phẩm máy cắt laser không những đạt chất lượng tốt mà còn đem lại hiệu quả kinh tế cao nhất cho khách hàng.

- TRIDICO luôn chú trọng đến việc nâng cấp, đổi mới liên tục để vừa đáp ứng được chất lượng sản phẩm vừa có giá rẻ để phù hợp với mọi đối tượng khách hàng.

- TRIDICO miễn phí hoàn toàn khâu test mẫu sản phẩm của khách hàng, chạy thử máy trực tiếp ngay tại công ty chúng tôi.

- Cam kết sản phẩm chính hãng 100%, chính sách bảo hành bảo trì đầy đủ ngay trong hợp đồng mua bán, không sợ hàng kém chất lượng, hàng trôi nổi trên thị trường.

- Công ty chúng tôi có đội ngũ kỹ thuật viên tay nghề cao, có nhiều năm kinh nghiệm trong việc vận hành, lắp đặt và chuyển giao công nghệ đến với khách hàng một cách chuyên nghiệp nhất.

- TRIDICO luôn có sẵn linh kiện để thay thế khi sản phẩm của quý khách gặp sự cố. Chúng tôi luôn có người để hỗ trợ khách hàng 24/24 để không làm gián đoạn việc kinh doanh, sản xuất khi máy gặp trục trặc.

- Khách hàng hoàn toàn yên tâm khi chúng tôi có dịch vụ giao hàng và lắp đặt tận nơi trên phạm vi toàn quốc.

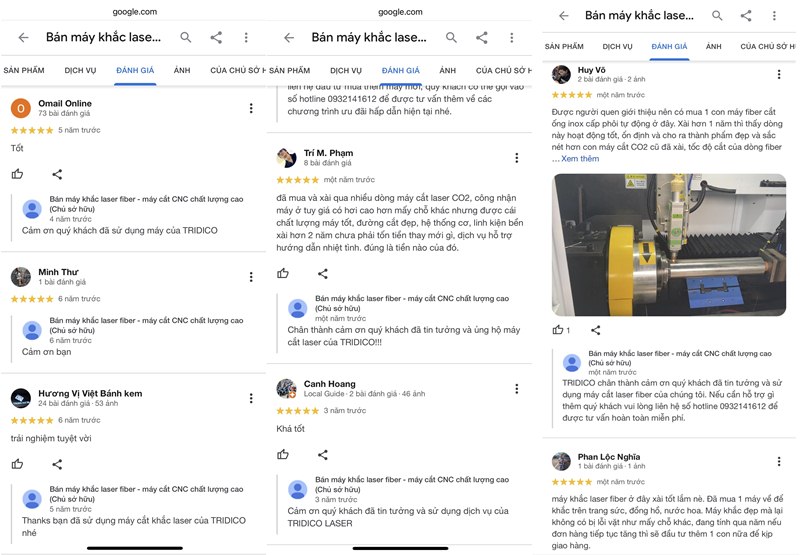

Review của khách hàng sau khi sử dụng máy cắt laser của TRIDICO
